如果業主不能接受因雷擊造成的屋頂損壞，那么必須在金屬屋頂上安裝單獨的接閃裝置。相應于所選的保護等級來設置接閃裝置，應使?jié)L球(半徑r)不會觸碰到金屬屋頂。(圖5.1.4.3)

在安裝接閃裝置時，建議安裝成帶有縱向避雷線和避雷針的所謂“刺猬屋頂”表5.1.4.1中所列避雷針的高度值是經實踐檢驗得到的，不依賴于保護等級。

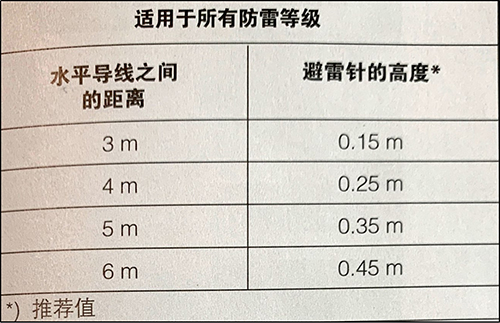

表5.1.4.1 對金屬屋頂?shù)姆览妆Ｗo—避雷針的高度

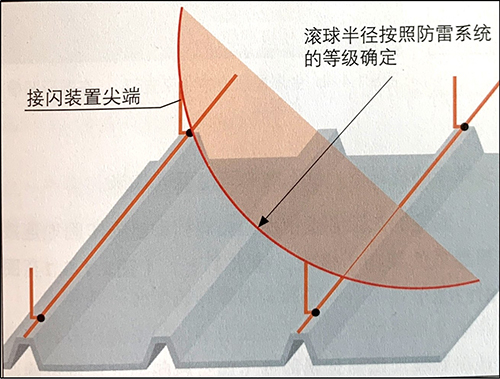

圖5.1.4.3 金屬屋頂上的接閃裝置—防止屋頂出現孔洞

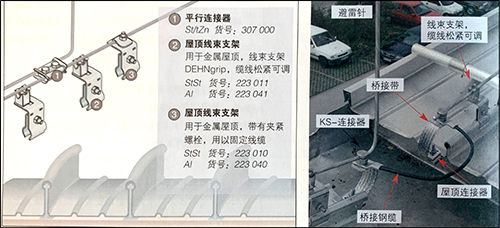

不允許為了固定電纜和避雷針而在金屬屋頂上鉆孔。對于不同類型的金屬屋頂(如:圓形咬口接縫梯形桁架)應配有不同的線束支架。在圖5.1.4.4a中展示了用于圓形咬口接縫的金屬屋頂?shù)囊环N可行的做法。

要注意在線束支架中電纜的走向，在屋頂zui高處，要用固定的電纜支架，而在其它位置，要考慮由溫度改變而引起的線性補償，應使用松緊可調的電纜支架。(圖5.1.4.4b)

在圖5.1.4.5中，除了線束支架，還展示了避雷針。為了防水，線束支架必須安裝在屋頂蓋板之上，并穿入夾緊螺栓的孔中。

圖5.1.4.5中列舉了一個在梯形金屬板上，用于固定一定直徑線纜的線束支架。

圖5.1.4.4a                    圖5.1.4.4b

在圖5.1.4.6中列舉了在咬合接縫鋼板構成的屋頂上，線纜松緊可調的電纜支架

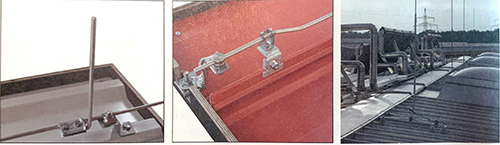

 圖 5.1.4.5        圖5.1.4.6           圖5.1.4.7

同時，在圖5.1.4.6中也展示了在咬合接縫鋼板松成的屋頂邊緣上一個具有電流承載能力的連接端子。矗立在屋頂上、未受保護的裝置，如:霓虹燈煙囪，是雷電泄放時暴露的雷擊點。為了避免這些裝置遭受直接雷擊，必須在這些突出于屋頂?shù)难b置的附近安裝避雷針。避雷針的高度由保護角的大小決定。(圖5.1.4.7)
