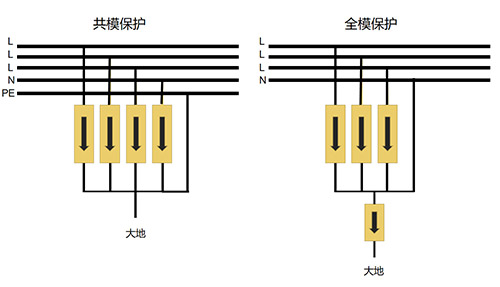

浪涌保護器全模保護和共模保護的區別，4P共模保護僅在相線和地線，中性線（N線）和地線（PE線）之間接有SPD，如圖所示.其中，每個SPD要求的沖擊電流應不小于規定值。3PN全模保護相當于在共模保護的基礎上增加了相對相，相對中性線（N線）之間也接有spd，因此能同時防護相對地，相對中，中對地三處的過電壓，相對共模保護來說，保護更加完善更加安全。

浪涌保護器全模保護和共模保護的區別，GB50057第18頁要求：當電涌保護器的接線形式為本規范表J.1.2中的接線形式2（全模保護）時，接在中性線和PE線間電涌保護器的沖擊電流，當為三相系統時不應小于本條第9款規定值的4倍，當為單相系統時不應小于2倍。

標準所要表述的意思是：三個并聯的SPD要求的沖擊電流不小于規定值，連接零線（N線）和地線的SPD因?yàn)榕c四條線路相連接，要求SPD在三相系統時不小于4倍的規定值，當為單相系統時不應小于2倍。這是基于產品實際使用時，標準對SPD提出的性能要求，相比共模產品要求更高，生產中必須使用氣放管才能達到要求，通流量更大。

根據接線系統決定SPD的接線方法：

一般來說，三線（IT系統）采用共模保護，因?yàn)闆](méi)有中性線且地線直接接地，僅用考慮相地直接的共模干擾

四線（TT系統，TN-S系統）采用全模保護，因?yàn)槌丝紤]共模干擾還應考慮差模干擾

五線則可選擇全模和共模，但是從安全保護來說，選擇全模為佳。

綜上：全模保護相較于共模保護有更好的保護效果，更加安全，缺點是需要在干路連接一個沖擊電流為正常沖擊電流4倍的元器件--氣放管，SPD會增加成本。

浪涌保護器全模保護和共模保護的區別，相信您看了以上的內容也了解的很多了，如果您還有這方面的疑問，歡迎您來電咨詢13372405168.
